脉冲阻尼器（脉动阻尼器）是消除管路内往复泵引起的脉冲和水锤现象的常用装置。它利用腔体内气体的可压缩性，存储和释放液体，达到减小管路中压力和流量波动的目的。广泛的应用于水处理、环保、电力、化工、反渗透、造纸等行业。
脉冲阻尼器工作原理：在往复泵的排出冲程，脉冲阻尼器内气体被压缩，脉冲缓冲器内的液体量增加，这就把往复泵排出的一部分液体存入了脉冲阻尼器，消减了流量峰值，在往复泵的吸入冲程，脉冲阻力器内空气膨胀，脉冲阻尼器内液体流出，补充管路流量，增加管路流量谷值，从而减小了管路的流量脉动。
脉冲阻尼器功能作用：1、减少或消除水锤对系统的危害，2、避免过流量的产生，3、减小惯性损失4、提高泵的吸入性能，5、限定泵在启停时产生的有害压力峰值，6、保护管路、弯头、接头，减小压力波动的冲击，7、减小气穴现象，为计量泵创造良好的工作环境并改善泵的工作性能，8、和背压阀等配合使用可以使管路的压力波动接近为零，9、防止介质其泡、喷射，和产出退化的现象，10、防止流量计等其他计量仪器受管路压力波动的影响，11、平稳连续的向投加点输送投加介质，12、降低系统的能耗，13、减小停泵水锤危害。
脉冲阻尼器工作原理：在往复泵的排出冲程，脉冲阻尼器内气体被压缩，脉冲缓冲器内的液体量增加，这就把往复泵排出的一部分液体存入了脉冲阻尼器，消减了流量峰值，在往复泵的吸入冲程，脉冲阻力器内空气膨胀，脉冲阻尼器内液体流出，补充管路流量，增加管路流量谷值，从而减小了管路的流量脉动。
脉冲阻尼器功能作用：1、减少或消除水锤对系统的危害，2、避免过流量的产生，3、减小惯性损失4、提高泵的吸入性能，5、限定泵在启停时产生的有害压力峰值，6、保护管路、弯头、接头，减小压力波动的冲击，7、减小气穴现象，为计量泵创造良好的工作环境并改善泵的工作性能，8、和背压阀等配合使用可以使管路的压力波动接近为零，9、防止介质其泡、喷射，和产出退化的现象，10、防止流量计等其他计量仪器受管路压力波动的影响，11、平稳连续的向投加点输送投加介质，12、降低系统的能耗，13、减小停泵水锤危害。
| 型号规格 | 材质 | 公称容积(L) | 额定压力(MPa) | 尺寸D(mm) | 尺寸H(mm) | 联接方式 |
| PVC膜片式脉冲阻尼器 | ||||||
| SCMC-M-P0.35/1.0 | PVC | 0.35 | 1 | 142 | 230 | Rc1/2″ |
| SCMC-M-P0.6/1.0 | PVC | 0.6 | 1 | 174 | 250 | Rc3/4″ |
| SCMC-M-P1.0/1.0 | PVC | 1 | 1 | 210 | 310 | Rc1″ |
| SCMC-M-P2.0/1.0 | PVC | 2 | 1 | 260 | 330 | Rc1 -1/4″ |
| SCMC-M-P4.0/1.0 | PVC | 4 | 1 | 305 | 370 | Rc1 -1/2″ |

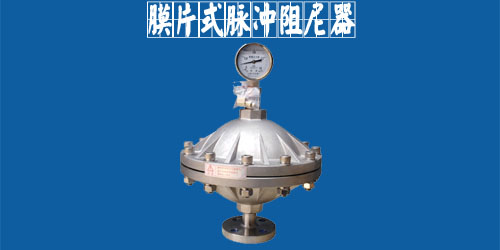

| 不锈钢膜片式脉冲阻尼器 | ||||||
| SCMC-M-S0.15/2.5 | 304/316 | 0.35 | 2.5 | 118 | 200 | Rc1/2″ |
| SCMC-M-S0.35/2.5 | 304/316 | 0.35 | 2.5 | 142 | 220 | Rc1/2″ |
| SCMC-M-S0.6/2.5 | 304/316 | 0.6 | 2.5 | 172 | 235 | Rc3/4″ |
| SCMC-M-S1.0/2.5 | 304/316 | 1 | 2.5 | 210 | 260 | Rc1″ |
| SCMC-M-S2.0/2.5 | 304/316 | 2 | 2.5 | 260 | 310 | Rc1-1/4″ |
| SCMC-M-S4.0/2.5 | 304/316 | 4 | 2.5 | 308 | 345 | Rc1-1/2″ |
| SCMC-M-S6.0/2.5 | 304/316 | 6 | 2.5 | 350 | 370 | Rc2″ |
| SCMC-M-S0.15/5.0 | 304/316 | 0.15 | 5 | 118 | 205 | Rc1/2″ |
| SCMC-M-S0.35/5.0 | 304/316 | 0.35 | 5 | 142 | 225 | Rc1/2″ |
| SCMC-M-S0.6/5.0 | 304/316 | 0.6 | 5 | 172 | 240 | Rc3/4″ |
| SCMC-M-S1.0/5.0 | 304/316 | 1 | 5 | 210 | 265 | Rc1″ |
| SCMC-M-S2.0/5.0 | 304/316 | 2 | 5 | 260 | 315 | Rc1-1/4″ |
| SCMC-M-S4.0/5.0 | 304/316 | 4 | 5 | 308 | 350 | Rc1-1/2″ |
| SCMC-M-S6.0/5.0 | 304/316 | 6 | 5 | 350 | 375 | Rc2″ |
| 根据客户要求选择不同型号、不同材质、不同连接方式 尺寸有所不同 购买之前请确认具体尺寸 | ||||||
型号规格 | 材质 | 公称容积(L) | 额定压力(MPa) | 尺寸D(mm) | 尺寸H(mm) | 联接方式 |

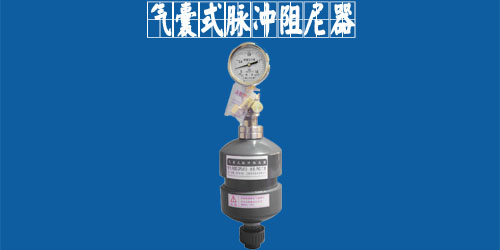

PVC气囊式脉冲阻尼器 | ||||||
SCMC-Q-P0.4/1.0 | PVC | 0.4 | 1.0 | 315 | 90 |
Rc3/4″ |
SCMC-Q-P0.63/1.0 | PVC | 0.63 | 1.0 | 365 | ||
SCMC-Q-P1.0/1.0 | PVC | 1.0 | 1.0 | 470 | ||
SCMC-Q-P1.6/1.0 | PVC | 1.6 | 1.0 | 400 | 160 |
Rc11/4″ |
SCMC-Q-P2.5/1.0 | PVC | 2.5 | 1.0 | 470 | ||
SCMC-Q-P4.0/1.0 | PVC | 4.0 | 1.0 | 580 | ||
SCMC-Q-P6.3/1.0 | PVC | 6.3 | 1.0 | 750 | ||
SCMC-Q-P10/1.0 | PVC | 10 | 1.0 | 710 | 225 | Rc2″ |
不锈钢气囊式脉冲阻尼器 | ||||||
SCMC-Q-S0.4/20 | 304/316 | 0.4 | 20 | 320 | 89 | M27×2-6H |
SCMC-Q-S0.63/20 | 304/316 | 0.63 | 20 | 375 | ||
SCMC-Q-S1.0/20 | 304/316 | 1.0 | 20 | 485 | ||
SCMC-Q-S1.6/20 | 304/316 | 1.6 | 20 | 420 | 152 | M42×2-6H |
SCMC-Q-S2.5/20 | 304/316 | 2.5 | 20 | 490 | ||
SCMC-Q-S4.0/20 | 304/316 | 4.0 | 20 | 600 | ||
SCMC-Q-S6.3/20 | 304/316 | 6.3 | 20 | 770 | ||
SCMC-Q-S10/20 | 304/316 | 10 | 20 | 740 | 219 | M60×2-6H |
常用气囊材质（丁晴橡胶、氟橡胶）根据客户要求选择不同型号、不同材质、不同连接方式 | ||||||
脉冲阻尼器（脉动阻尼器）安装示意图
